鋅鋁稀土合金鍍層鋼絞線

產品類別：鋼絞線

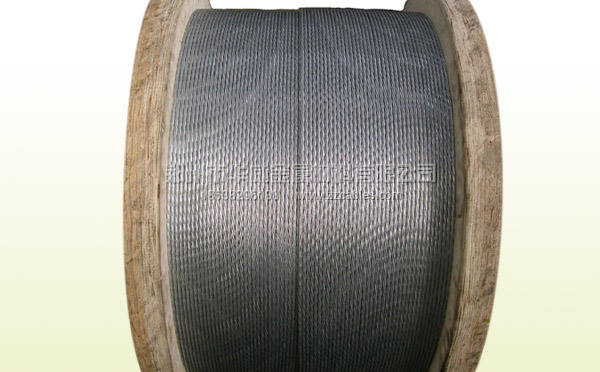

產品名稱：鋅鋁稀土合金鍍層鋼絞線
點擊次數：
摘要：
鋅鋁稀土合金鍍層鋼絞線充分利用我國在稀土資源方面的優勢，把稀土耐腐蝕性強的特性發揮到，讓鋅鋁稀土合金鍍層鋼絞線產品的使用范圍延伸沿海和高腐蝕性區域。

鋅鋁稀土合金鍍層鋼絞線的參數和性能：

稀土鋅鋁合金鍍層鋼絞線采用的標準

稀土鋅鋁合金鍍層鋼絞線采用的是YB/T183-2000標準。此標準在鋼絲的強度級別、鍍層重量級別方面的技術指標與YB/T 5001—1993《鍍鋅鋼絞線》基本相同。僅是鍍層為稀土鋅鋁合金，由于加入了稀土和鋁，使鋼絞線的耐腐蝕性有了較大的提高。

YB/T183-2000標準增加了1x37結構的鋼絞線，鋼絞線拆股試驗增加了對鋼絲的檢査，用絞線小破斷拉力代替鋼絲小破斷拉力的總和。

YB/T183-2000規定了鋁含量為0.2%-1.0%的稀土鋅鋁合金鍍層鉬絞線(以下簡稱鋼絞線）的產品分類、尺寸、外形、技術要求、試驗方法、檢驗規則、包裝、標志及質世證明書。本標準適合于吊架、懸掛、通訊電纜、架空電力線及固定物件、栓系等耐腐蝕用的稀十鋅鋁合金鍍層鋼絞線。

稀土鋅鋁合金鍍層鋼絞線結構

稀土鋅鋁合金鍍層鋼絞線按斷面結構分為四種，如圖所示。

稀土鋅鋁合金鍍層鋼絞線結構

稀土鋅鋁合金鍍層鋼絞線的分類：

鋼絞線按公稱抗拉強度分為5級，1180MPa,1270MPa,1370MPa,1470MPa和1570MPa，其強度級別應在含同中注明，當需要其他強度時也應在合同中注明。合金鍍層級別應在合同中注明，未注明時由供方?jīng)Q定

鋼絞線捻距應不大于其直徑的14倍，捻向?yàn)橛夷怼Ｍ鈱愉摻z的捻向應與相鄰內層鋼絲的捻向相反.如需改變捻向及捻距應在合同中注明。

無特殊要求時，鋼絞線的長度不得小于500m，其長度偏差為：

公稱長度	允許偏差
≤1000m	+3%
＞1000 m	+1.5%

稀土鋅鋁合金鍍層鋼絞線標記示例

結構1X7、直徑6.0 mm、抗拉強度1270MPa,A級合金鍍層的鋼絞線標記為：1X7-6-0-1270 A-YB/T 183 2000

稀土鋅鋁合金鍍層鋼絞線原料選擇

鋼絞線用鋼絲應采用GB/T 4354規定的盤條制造,牌號由供方選擇。在連續熱浸鍍稀土鋅鋁合金鍍層中所用的熔池金屬為鋁含量為0.2%-1.0%的鋅基合金，其中稀土(Ce-La)加入量為0.05%-0.10%,鍍槽熔池合金化學成分的測定應按照GB/T 12689.1和GB/T 12689.14的規定進行。鋼絞線用稀土鋅鋁合金鍍層鋼絲捻制。鋼絲表面鍍覆上一層光潔、連續的稀土鋅鋁合金，不應有影響使用的缺陷存在。

稀土鋅鋁合金鍍層鋼絞線捻制質量

鋼絞線通條的直徑和捻距應均勻，切斷后不松散。鋼絞線內各鋼絲應緊密絞合，不應有交錯、斷裂和折彎。鋼絞線內各鋼絲接頭用電焊對接，任意兩接頭間距不得小于50m，接頭處應重新鍍覆。1X3結 構的鋼絞線不允許有鋼絲接頭

稀土鋅鋁合金鍍層鋼絞線參數(LXGJ ) YB/T183-2000

結構	鋼絲直徑	鋼絞線直徑 mm	鋼絞線面積 mm²	公稱搞拉強度MPa					參考重量 kg/100m
結構	鋼絲直徑			1170	1270	1370	1470	1570
	mm			鋼絲破斷拉力總和,KN,不小于
	2.9	6.2	19.86	21.33	23.16	24.98	26.80	28.63	15.99
1 x3	3.2	6.4	24.13	25.97	28.19	30.41	32.63	34.85	19.47
1 x3	3.5	7.5	28.86	31.06	33.72	36.38	39.03	41.69	23.29
	4.0	8.6	37.70	40.58	44.05	47.52	50.99	54.45	30.42
	1.0	3.0	5.50	5.92	6.43	6.93	7.44	7.94	4.37
	1.2	3.6	7.92	8.53	9.25	9.98	10.71	11.44	6.29
	1.4	4.2	10.78	11.60	12.60	13.59	14.58	15.57	8.56
	1.6	4.8	14.07	15.14	16.44	17.73	19.03	20.32	11.17
	1.8	5.4	17.81	19.17	20.81	22.45	24.09	25.72	14.14
	2.0	6.0	21.99	23.67	25.69	27.72	29.74	31.76	17.46
	2.2	6.6	26.60	28.63	31.08	33.53	35.97	38.42	22.77
	2.3	6.9	29.08	31.30	33.98	36.65	39.33	42.00	23.09
1x7	2.6	7.8	37.17	40.01	43.43	46.85	50.27	53.69	29.51
1x7	2.9	8.7	46.24	49.77	54.03	58.28	62.53	66.79	36.71
	3.0	9.0	49.48	53.26	57.81	62.36	66.92	71.47	42.37
	3.2	9.6	56.30	60.60	65.78	70.96	76.14	81.32	44.70
	3.5	10.5	67.35	72.50	78.69	84.89	91.08	97.28	53.48
	3.8	11.4	79.39	85.46	92.76	100.10	107.40	114.70	63.04
	4.0	12.0	87.96	94.68	102.80	110.90	119.00	127.00	69.84
	1.6	8.0	38.20	40.22	43.66	47.10	50.54	53.98	30.40
	1.8	9.0	48.35	50.91	55.26	59.62	63.97	68.32	38.49
	2.0	10.0	59.69	62.85	68.23	73.60	78.97	84.31	17.51
	2.2	11.0	72.22	76.05	82.55	89.05	95.54	102.00	56.69
	2.3	11.5	78.94	83.12	90.23	97.33	104.40	111.50	62.84
1x19	2.6	13.0	100.88	106.20	115.30	124.40	133.50	142.60	80.30
1x19	2.9	14.5	125.50	132.20	143.40	154.70	166.00	177.30	99.90
	3.0	15.0	134.30	111.40	153.50	165.60	177.60	189.80	105.43
	3.2	16.0	152.81	160.90	174.70	188.40	202.20	215.90	121.64
	3.5	17.5	182.80	192.50	208.90	225.40	241.80	258.30	145.54
	3.8	19.0	215.18	228.80	246.30	265.70	285.10	304.50	169.15
	4.0	20.0	238.76	251.50	272.90	294.40	315.90	337.40	190.05
	1.6	11.2	73.98	73.98	80.30	86.63	92.95	99.27	59.50
	1.8	12.6	93.63	93.63	101.60	109.60	117.60	125.60	75.31
	2.0	14.0	115.60	115.60	125.50	135.40	145.20	155.10	92.97
1x37	2.3	16.1	152.90	152.90	166.00	179.00	192.10	205.20	122.96
1x37	2.6	18.2	195.30	195.30	212.10	228.80	245.40	262.20	157.13
	2.9	20.3	243.10	243.10	263.80	284.60	305.40	326.10	195.48
	3.2	22.4	296.00	296.00	321.20	346.50	371.80	397.60	238.01
	3.5	24.5	354.00	354.30	384.30	414.50	444.80	475.10	284.73
	4.0	28.0	464.40	462.40	501.90	541.40	581.00	620.50	371.90
